ZKAN-AQ系列(智慧安全用电)
防电起火、防触电、防漏电、防损坏设备
【产品简介】

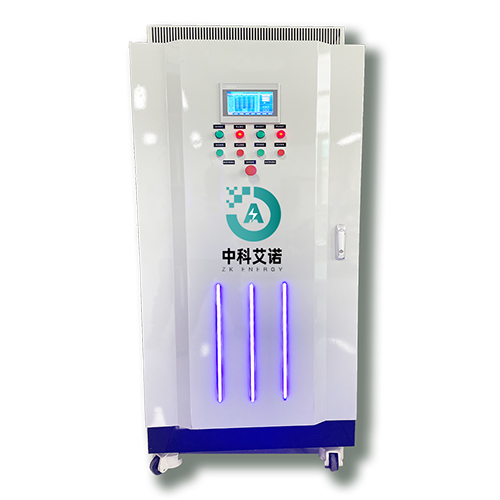

ZKAN-AQ系列安全用电智能设备是中科艾诺的一款工业专用大容量智能化三相安全电源设备,主要针对低压供电网中电气线路老化、线路或设备绝缘故障引发电气起火及人员触电伤亡等事故进行了有效预防和保护,通过互联网、物联网技术可以接入云平台实现远程监控。
安全用电智能设备通过特殊交换装置,将设备输出的线路与市电线路进行电气隔离,加入绝缘检测电路、电气检测电路
、高速运算电路、保护电路等,在线路与地短路或者人触碰到线路时,不形成电气回路,避免引起电弧火花,同时,通过人体至地端电流控制在安全电流之内,避免对人造成伤害。
【基础信息】
型号 |
ZKAN-AQ系列 |
|
电气参数 |
额定频率(HZ) |
50HZ |
额定电压 |
三相380V±10% |
|
额定电流 |
以实际应用箱体铭牌为准 |
|
单台设备负荷容量 |
依据要求为准 |
|
输出 |
变动容许值 |
电压:±5%;电压失衡率:<3%;频率:±5% |
额定电压 |
三相380V |
|
频率范围 |
0-500HZ |
|
频率解析度 |
0.01HZ |
|
主要控制功能 |
过载能力 |
允许在1.2倍稳态过电流下连续运行;180% 90s;250% 3s |
绝缘水平 |
2.5KV |
|
环境 |
使用场所 |
室内外,无尘五腐蚀气体,无油雾,午水蒸气等 |
海拔高度 |
86kPa~106kPa(超出范围降额使用) |
|
工作温度 |
-20 ℃~ +60℃ |
|
振动 |
5.9m/s²(0.6M) |
|
湿度 |
<95%RH,不结露 |
|
结构 |
安装方式 |
机柜,落地安装 |
工作方式 |
串联或并联在电机控制柜侧 |
|
防护方式 |
IP20(在选用状态单元或键盘的状态下) |
|
冷却方式 |
强制风冷 |
|
外观 |
尺寸(宽*高*深mm) |
(500-1100)*(600-1100)*(1100-1800) |
重量(KG) |
60-300kg(根据特定设备需求) |
【产品功能】
1、抑制电弧火花:设备控制的供电线路及负载设备线路绝缘损坏,出现线路金属性接地短路时,能有效抑制电弧火花,避免电气火灾事故的发生。
2、防止漏电:该设备输出线任意一相线路出现绝缘破损,形成接地短路时不会形成漏电,不会造成电网停电,使电网连续、安全供电。
3、人身安全保护:控制人体触电承受电流小于10mA,当人体单手误触及设备输出端某根电线时,人能及时摆脱电源,不会造成人员伤亡(需合理控制后端线中长度和容性负载数量,以现场勘测为准)。
触电电流:人体单手触碰电流<1mA(未接线路与负载)
4、线路绝缘实时检测:该设备输出线路或负载出现绝缘破损并且与地线短路时,设备能实时检测绝缘电阻值,使连续供电,并按设定值触发报警提示。
5、多种保护功能:该设备具备缺相、过压、欠压、过流、过载、过温保护功能。采用精密真有效值芯片采集数据,当任何一组参数低于或高于设定值时,保护机制工作,提示出声光报警可选择性工作,如断电、延时断电,机制操作自判断断电,保护线路和后端设备安全。
6、谐波抑制功能:可以有效的滤除电网谐波,防止因谐波对输出端负载的破坏;同时也防止负载产生的谐波对电网的干扰,防止对电网设备的破坏。
7、互联网云平台:以公司自主研发的芯片为依托,以互联网为载体,构建的高性能,高智能的通讯服务体系,通过“安全用电智能监控服务云平台”实时查看设备的运行状态、历史运行状态、警报数据,统计报表输出。
8、远程控制:通过手机端“安全用电智能监控报务平台”登录后查看所属项目设备安装运行电气状况,并可远程操控设备的通电和断电,设置各项警报值。
9、多种联网方式:内置公司自主研发的芯片,支持移动、电信、联通不同运营商,全.网通自由切换。
10、高速运算和处理:双MCU主板化设计,高速MCU处理运算操控和逻辑流程,快速处理各种电气运行数据,低速MCU处理突发情况,两者独立工作互不影响。
